مواصفات المنتج:
- العلامة التجارية: شنايدر

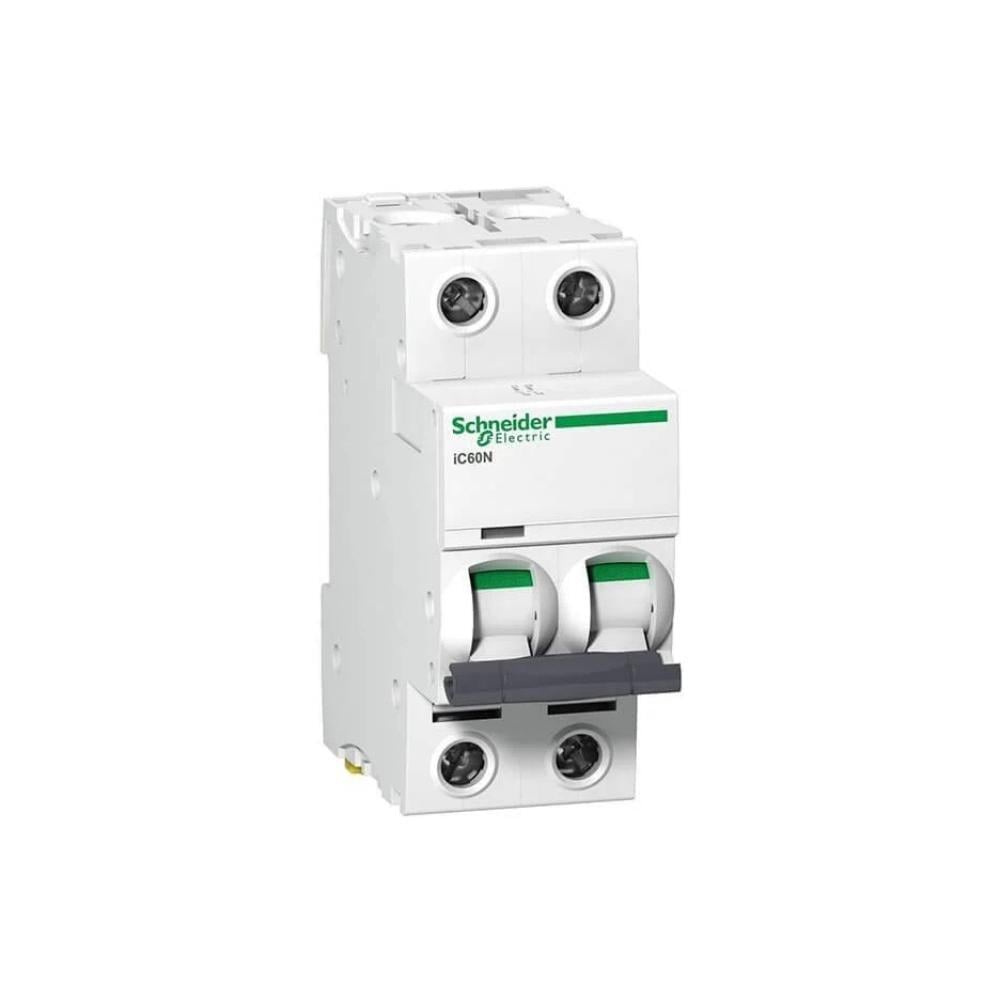

- نوع المنتج : قاطع فرعي ACTI9 iC60N
- رقم الموديل: A9F44240
- معدل الجهد: 40 امبير
- عدد الخطوط: 2 بول
- تفصيل اضافي: C Curve
- سعة الفصل: 10 كيلو أمبير
- درجة حرارة التشغيل: -35 إلى +70 درجة مئوية
- طريقة التركيب: كبس
- تقنية وحدة التحكم / الفصل: مغناطيسي - حراري
مميزات المنتج:
- قاطع دائرة مكون من قطبين محميين وتيار مقنن 40 أمبير ومنحنى فصل C.
- تصل سعة قطع الدائرة القصيرة المقدرة إلى 20 كيلو أمبير عند 220 فولت تيار متردد إلى 240 فولت تيار متردد وفقًا لمعيار EN/IEC 60947-2 و6000 أمبير عند 415 فولت تيار متردد وفقًا لمعيار EN/IEC 60898-1.
- يتوافق مع كل من المعيار الصناعي EN/IEC 60898-1 والمعيار السكني EN/IEC 60947-2.
- يحمي قاطع الدائرة المصغر هذا الدوائر من ماس كهربائي وتيار الحمل الزائد.
- يقلل مؤشر VisiTrip الفريد من وقت التدخل من خلال إظهار الدائرة المعيبة.
- يضمن الشريط الأخضر VisiSafe الفتح المادي لجهات الاتصال للسماح بالصيانة اللاحقة.
- تعمل آلية الإغلاق السريع المستقلة عن التشغيل اليدوي على تحسين عمر الخدمة.
- يتمتع بتحمل كهربائي يصل إلى 10000 دورة وتحمل ميكانيكي يصل إلى 20000 دورة.
- جهد العزل المقدر لـ Ui هو 500 فولت تيار متردد. فئة الحد 3 (وفقًا لـ EN / IEC60898-1) تعمل على تحسين تكلفة حماية الدائرة اللاحقة. يمكن تثبيت المنتج على قضيب DIN. عرضه 4 خطوات 9 مم. درجة التلوث 3.
- لون المنتج أبيض (RAL9003).
- الأبعاد هي (عرض) 36 مم × (ارتفاع) 85 مم × (عمق) 78.5 مم. الوزن 0.25 كجم.
- وفقًا لمعيار IEC 60529، فإن درجة الحماية هي IP20 و IP40 في العلبة.
- درجة حرارة التشغيل من -35 درجة مئوية إلى 70 درجة مئوية.
- درجة حرارة التخزين من -40 درجة مئوية إلى 85 درجة مئوية.
الأستخدام:
- يُستخدم في اللوحات الكهربائية لتأمين الحماية للدوائر الفرعية في المنزل.
- يستخدم في حماية للدوائر الكهربائية في المتاجر والمكاتب.
- يُستخدم في الأنظمة الكهربائية الصناعية لحماية الدوائر من الأعطال الكهربائية التي قد تؤثر على الآلات والمعدات.
