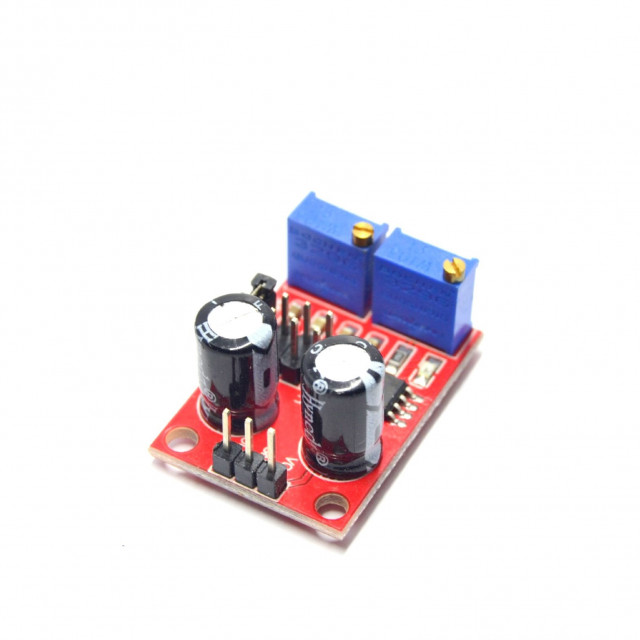

وصف المنتج:

يعتبر مولد الإشارة من الدوائر الكهربائية المهمة في عالم الإلكترونيات وهو يقوم بإنتاج إشارة مؤقتة زمنيًا وتستخدم في مزامنة العمليات التي تجري داخل الدائرة. يقوم هذا المولد بإنتاج إشارات مربعة الشكل ويمكن التحكم في السعة والتردد لهذه الإشارات عن طريق التحكم في المقاومات المتغيرة الموجودة في هذه الدائرة الكهربائية.

خصائص المنتج:

• الجهد التشغيلي: 5V-15VDC
• التيار التشغيلي: ≥ 100mA
• أقصى قيمة للتيار الناتج (عند استخدام 5 فولت): ≥ 15mA
• أقصى قيمة للتيار الناتج (عند استخدام 12 فولت): ≥ 35mA
• سعة الإشارة الكهربائية الناتجة: 4.2V V-PP ~11.4V V-PP
• يملك مصباح LED تشير إلى وجود إشارة ناتجة

يمكن تغيير تردد الإشارة الناتجة عن طريق التحكم في المقاومات المتغيرة Ra, Rb في المدى 0~10 كيلو أوم

ثم نقوم بتطبيق هذا القانون والذي يعطينا قيمة دورة العمل وهي مقلوب تردد الإشارة الناتجة:

the Cycle T = 0.7*(Ra + 2*Rb)*C
