المواصفات
تم تجهيز مجموعة NCL من مكبرات الصوت في السقف بمكبرات صوت ثنائية الاتجاه عالية الجودة توفر جودة صوت استثنائية حتى لنقل الرسائل. توفر الشبكة المسطحة الأنيقة ميزة إخفاء المكونات ، لا سيما في الغرف التي تتطلب هندسة سقف سرية. يسمح نظام ربط حلقات الأذن القابلة للطي بالتركيب السهل والسريع لمكبرات الصوت. يمكن توصيل مكبرات الصوت بتوزيع مقاومة عالية 70 فولت أو 100 فولت ، ويمكن استخدام المفتاح الدوار لتحديد صنابير المحول وبالتالي تقليل حجم (طاقة) السماعة. تسمح الكتلة الطرفية الداخلية ذات الأربعة سنون بالتبديل التسلسلي أو المتوازي للسماعات. من الممكن أيضًا التشغيل بمقاومة داخلية تبلغ 16 درجة. تتوافق مكبرات الصوت مع المعيار الأوروبي EN 54-24 / 2008 ؛ رقم الشهادة 1438-CPR-0696 لراديو الإخلاء والحريق الداخلي.
يشتمل النطاق على طرازين NCL-4 و NCL-6 يختلفان في قوة وقطر مضخم الصوت. طراز NCL-4 ينتج بحد أقصى 30 وات ويتكون من مكبر صوت مخروطي الشكل مقاس 4 بوصات (105 مم) وقبة محورية 3/4 بوصة (19 مم).
معلومات المنتج:
- طراز مكبر صوت NCL-4 للراديو الداخلي
- نظام ثنائي النطاق بجودة صوت عالية وقوة 30 وات
- التركيب في أنظمة الأسقف
المعايير الفنية :
- نوع النظام: سماعة سقفية ثنائية الاتجاه
- بالنسبة للبيئة: داخلي (النوع أ)
- محول صوت الجهير: مضخم صوت 1 × 4 بوصة (105 مم)
- مكبر الصوت: مكبر صوت محوري 1 × 3/4 بوصة (19 مم)
- مدى التردد: 100 هرتز ~ 20 كيلو هرتز
- قوة الضوضاء المقدرة: 30 وات
- الممانعة المقدرة (خط 100V): 328Ω (30W)
- الممانعة المقدرة (خط 100V): 656Ω (15W)
- الممانعة المقدرة (خط 100 فولت): 1.327 كيلو أوم (7.5 واط)
- مقاومة مصنفة (خط 70 فولت): 164 درجة (30 واط)
- مقاومة مصنفة (خط 70V): 328Ω (15W)
- الممانعة المقدرة (خط 70V): 656Ω (7.5 واط)
- الممانعة المقدرة (خط 70 فولت): 1.327 كيلو أوم (3.7 واط)
- المعاوقة الاسمية (تجاوز): 16
- الحساسية (500 هرتز - 5 كيلو هرتز ضوضاء وردية): 86 ديسيبل (1 واط ، 1 متر)
- الحساسية (100 هرتز - 10 كيلوهرتز مضخة وردية EN54-24): 74 ديسيبل (1 واط ، 4 م)
- الحساسية (100 هرتز - 10 كيلو هرتز ضوضاء وردية ، وفقًا للمواصفة EN54-24): 86 ديسيبل (1 واط ، 1 متر)
- الأعلى. SPL (ضوضاء وردية من 100 هرتز - 10 كيلوهرتز ، وفقًا للمواصفة EN54-24): 87 ديسيبل (20 واط ، 4 متر)
- الأعلى. SPL (ضوضاء وردية من 100 هرتز - 10 كيلوهرتز ، وفقًا للمواصفة EN54-24): 99 ديسيبل (20 واط ، 1 متر)
- زاوية التغطية (500 هرتز): 273 درجة
- زاوية التغطية (1 كيلو هرتز): 100 درجة
- زاوية التغطية (2 كيلو هرتز): 77 درجة
- زاوية التغطية (4 كيلو هرتز): 32 درجة
- درجة حرارة التشغيل: -10 درجة مئوية إلى +50 درجة مئوية
- كابل توصيل ، موصل صلب: 0.75 مم² (18 AWG) UL2464
- توصيل الكابل: 4 طرف برغي قابل للإزالة
- المعالجة السطحية لحاجز النار: الحديد الزهر المدلفن على البارد و ABS + PC ، مطلي باللون الأبيض
- تشطيب شبك مكبر الصوت: شبك فولاذي ، مطلي بالورنيش الأبيض
- الوزن (شاملاً الحامل والقبة): 2،46 كجم
- أبعاد المنتج: القطر 214 × الارتفاع 224 مم (العمق الكلي)
- الحامل: حامل على شكل C ودعامات من البلاط معالج بالسطح ، أبيض
- براغي وكابلات: ستانلس ستيل
محتويات الحزمة :
- مكبر صوت إخلاء السقف NCL-4
- تعليمات التشيكية والإنجليزية للاستخدام
الشركة المصنعة :show
Description

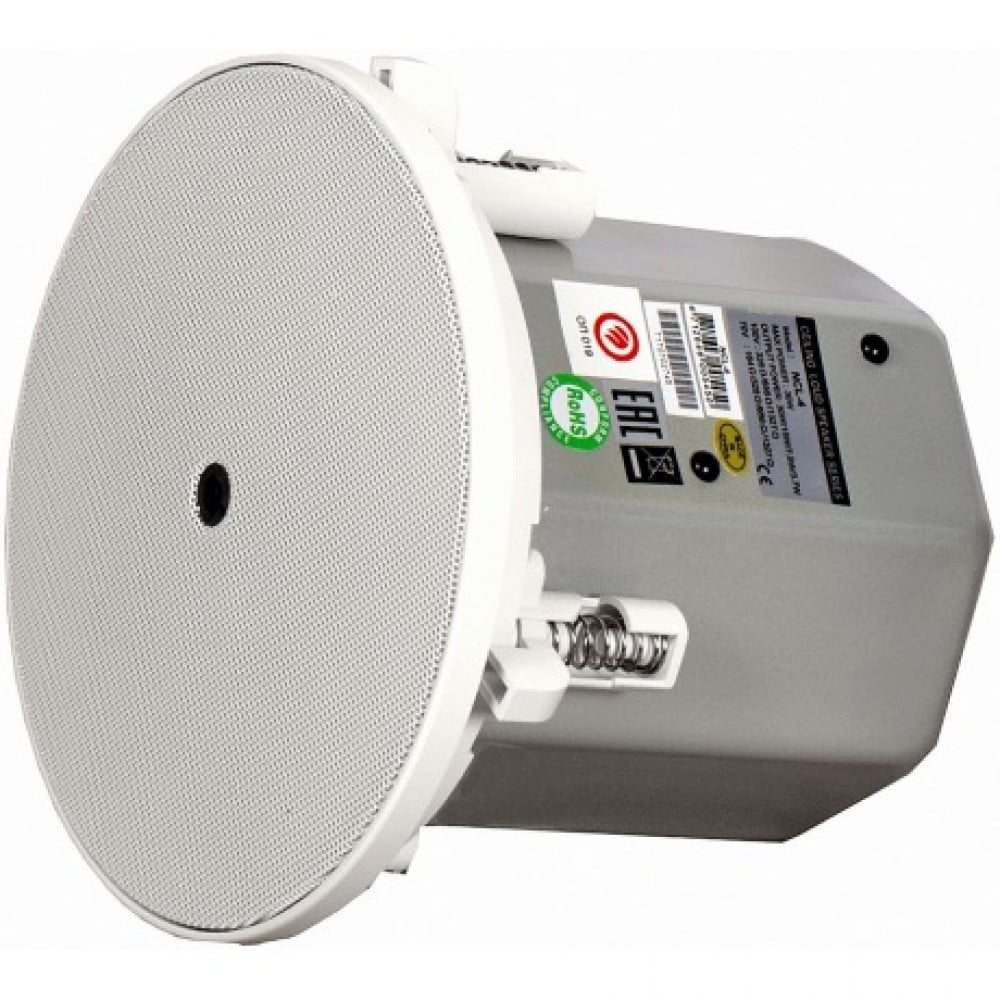

The NCL range of ceiling speakers are equipped with high-quality two-way speakers that provide exceptional sound quality even for message transmission. The stylish flat grille provides component invisibility, especially in rooms where a discreet ceiling architecture is required. The system of attaching the folding ear loops allows for easy and quick installation of the speakers. The speakers can be connected to a high-impedance distribution of 70V or 100V, and the rotary switch can be used to select the taps of the transformer and thus reduce the volume (power) of the speaker. The internal four-pin terminal block allows serial or parallel switching of speakers. Operation with an internal impedance of 16Ω is also possible. The speakers comply with the European standard EN 54-24 / 2008; Certificate No. 1438-CPR-0696 for indoor fire and evacuation radio.
The range includes two models NCL-4 and NCL-6 differing in power and diameter of the subwoofer. The NCL-4 model is for a maximum output of 30W and consists of a 4 "(105 mm) conical woofer and a coaxial dome 3/4" (19 mm) tweeter.
1 pc = 1 pair of speakers
Can only be ordered in pairs.
Product parameters :
- NCL-4 speaker model for indoor radio
- dual-band system with high sound quality and 30W power
- installation in ceiling systems
- fire resistance certification for evacuation radio
Technical parameters :
- system type: ceiling two-way speaker
- for environment: indoor (type A)
- standardized: European standard EN 54-24 / 2008; Certificate No. 1438-CPR-0363
- bass audio converter: 1 x 4 "(105 mm) subwoofer
- audio tweeter: 1 x 3/4 "(19 mm) coaxial tweeter
- frequency range: 100 Hz ~ 20 kHz
- rated noise power: 30 W
- rated impedance (100V line): 328Ω (30W)
- rated impedance (100V line): 656Ω (15W)
- rated impedance (100V line): 1.327 kΩ (7.5 W)
- rated impedance (70V line): 164Ω (30W)
- rated impedance (70V line): 328Ω (15W)
- rated impedance (70V line): 656Ω (7.5 W)
- rated impedance (70V line): 1.327 kΩ (3.7 W)
- nominal impedance (Bypass): 16 Ω
- sensitivity (500 Hz - 5 kHz pink noise): 86 dB (1 W, 1 m)
- sensitivity (100 Hz - 10 kHz pink pump EN54-24): 74 dB (1 W, 4 m)
- sensitivity (100 Hz - 10 kHz pink noise, according to EN54-24): 86 dB (1 W, 1 m)
- max. SPL (100 Hz - 10 kHz pink noise, according to EN54-24): 87 dB (20 W, 4 m)
- max. SPL (100 Hz - 10 kHz pink noise, according to EN54-24): 99 dB (20 W, 1 m)
- coverage angle (500 Hz): 273°
- coverage angle (1kHz): 100°
- coverage angle (2kHz): 77°
- coverage angle (4kHz): 32°
- operating temperature: -10°C to +50°C
- connecting cable, solid conductor: 0.75 mm² (18 AWG) UL2464
- cable connection: 4-pin removable screw terminal
- surface treatment of the fire barrier: cold-rolled cast iron and ABS + PC, white lacquered
- speaker grille finish: steel mesh grille, white lacquered
- weight (including holder and dome): 2,46 kg
- product dimensions: diameter 214 x height 224mm (total depth)
- holder: surface-treated C-shaped holder and tile supports, white
- screws and cable: stainless steel
Package contents :
- ceiling evacuation speaker NCL-4
- Czech and English instructions for use
Manufacturer: SEIKAKU Group - SHOW
